本条管道总长15.2公里,管径D323.9mm,设计压力9.2MPa,全线采用X60M材质钢管。本项目是管道投运前的基线检测,使用压缩空气作为动力源,检测速度难以控制,收发球工艺较为特殊,从而为本条管线的检测带来了极大的挑战。
1)建立0.3mpa背压,运行时,下游放空时,通过控制放空阀开度,控制放空流量和压力,继而平稳运行压力和运行速度;

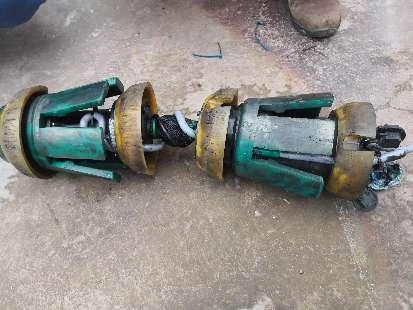

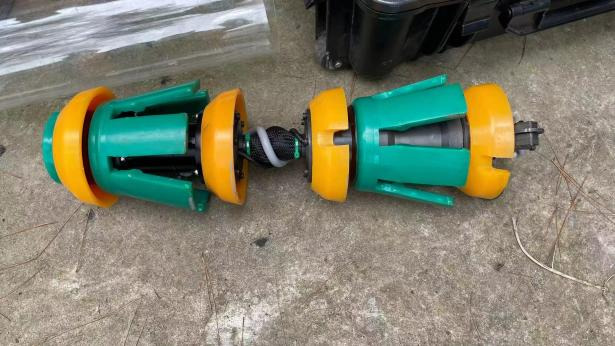

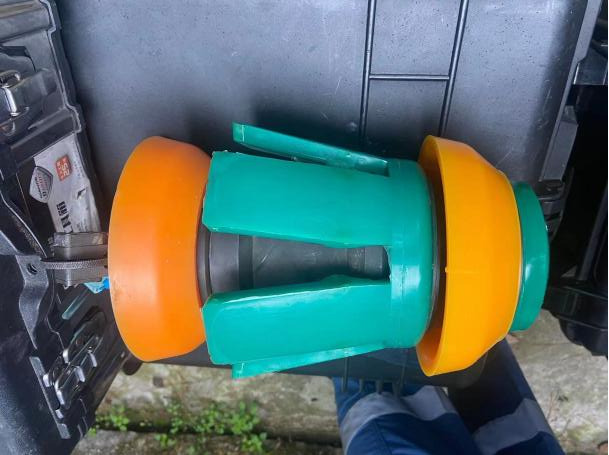

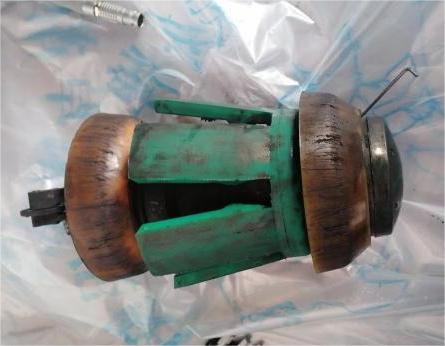

2)重新设计、使用皮碗较软的材质,减少因摩擦导致的停球和突然加速;
3)采用PIGPROX-TR智能跟球系统,对检测器进行实时跟踪,了解检测器的运行情况,包括所在位置、瞬时速度等信息,根据运行情况实时调整工艺。

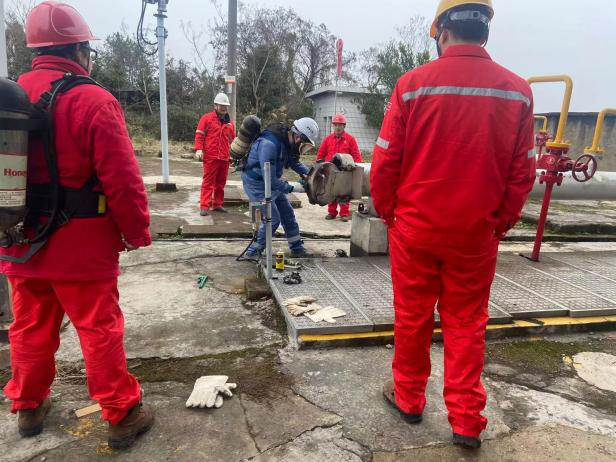

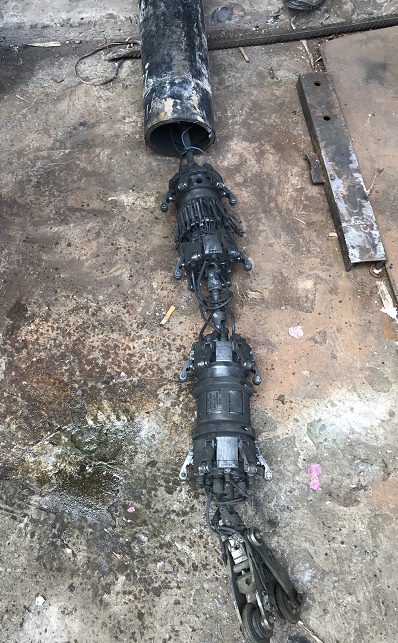

本次内检测作业使用空压机发球工艺,通过参数控制,实现了检测器速度调节,验证了空压机发球工艺的可行性,积累了空压机发球的宝贵经验。验证了高速运行下,电磁涡流内检测器依然能够保持良好的数据采集质量。;
本次内检测共计检测出内部金属损失677处,管道内部腐蚀缺陷较多,缺陷深度主要集中在<10%wt和10%wt
